Dimensions :
H525 x L536 x P230 |
| m³/h | Version | Descriptif |
 |
| 10 | BP 21 mbar
Réf.
23D211090 | Entrée pour tube PE DN 15
Robinet 1/4 de tour DN 15
Régulateur
Compteur G6 (avec BF simple)
Sortie : crosse sortie Cu DN 32
Socle pour coffret S300 |
|
| 10 | MP 300 mbar
Réf.
23D352020 | Entrée pour tube PE DN 15
Robinet 1/4 de tour DN 15
Régulateur
Compteur G6 (avec BF simple)
Sortie : crosse sortie Cu DN 32
Socle pour coffret S300 |
|
 |
Dimensions :
H525 x L536 x P230 |
| m³/h | Version | Descriptif |
|
| 16 | BP 21 mbar
Réf.
23D301090 | Entrée pour tube PE DN 15
Robinet 1/4 de tour DN 15
Régulateur
Compteur G10 (avec BF simple)
Sortie : crosse sortie Cu DN 32
Socle pour coffret S300 |
|
| 16 | MP 300 mbar
Réf.
23D352040 | Entrée pour tube PE DN 15
Robinet 1/4 de tour DN 15
Régulateur
Compteur G10 (avec BF simple)
Sortie : crosse sortie Cu DN 32
Socle pour coffret S300 |
|
|
Coffret type membrane en armoire aluminium
|
Dimensions :
H900 x L825 x P470 |
| m³/h | Version | Descriptif |
|
| 25 | BP 21 mbar
Réf.
8456102 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 15
Régulateur type B
Compteur G16 (avec BF simple)
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
| 25 | MP 300 mbar
Réf.
8456104 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 15
Régulateur type B
Compteur G16 (avec BF simple)
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
|
Dimensions :
H1300 x L1060 x P430 |
| m³/h | Version | Descriptif |
|
| 40 | BP 21 mbar B25N
Réf.
8456105 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs type B
Régulateur C40 ou action directe réglable
Compteur G25 (avec BF simple)
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
| 40 | MP 300 mbar BCH30N
Réf.
8456107 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs type B
Régulateur C40 ou action directe réglable
Compteur G25 (avec BF simple)
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
|
Dimensions :
H1300 x L1060 x P430 |
| m³/h | Version | Descriptif |
|
| 65 | BP 21 mbar B25N
Réf.
8456109 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs type B
régulateur C65 ou action directe réglable
Compteur G40 (avec BF simple)
Manomètre aval
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
| 65 | MP 300 mbar
Réf.
8456104 | Entrée pour tube PE DN 25 (Ø32)
Batterie de régulateurs type B
Régulateur C65 ou action directe réglable
Compteur G40 (avec BF simple)
Manomètre aval
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
|

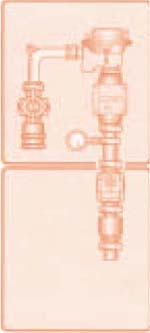

Poste détente comptage type pistons rotatifs
|
Dimensions :
H1010 x L350 x P197 |
| En coffret avec socle S2300 |
|
| m³/h | Version | Descriptif |
|
| 25 | BP 21 mbar
Réf.
8456082 | Entrée pour tube PE DN 25 (Ø32)
REF/ 8456082 Robinet de sécurité DN 15
Régulateur
Compteur G16 (avec BF double)
Robinet aval DN 32
Sortie : raccord 2 pièces acier DN 50 |
|
| 25 | MP 300 mbar
Réf.
8456084 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 15
Régulateur
Compteur G16 (avec BF double)
Robinet aval DN 32
Sortie : raccord 2 pièces acier DN 50 |
|
|
Dimensions :
H1010 x L350 x P197 |

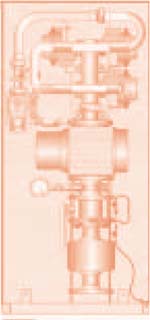

| En armoire A300 |
|
| m³/h | Version | Descriptif |
|
| 40 | BP 21 mbar B25N
Réf.
8456085 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs C ou régul.
Action directe réglable
Compteur G25 (avec BF double)
Robinet aval DN 32
Sortie : raccord 2 pièces acier DN 50 |
|
| 40 | MP 300 mbar BCH30N
Réf.
8456087 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs C ou régul.
Action directe réglable
Compteur G25 (avec BF double)
Robinet aval DN 32
Sortie : raccord 2 pièces acier DN 50 |
|
|
Dimensions :
H536 x L1125 x P225 |
| En armoire A300 |
|
| m³/h | Version | Descriptif |
|
| 65 | BP 21 mbar B25N
Réf.
8456091 | Entrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs C
ou régul. Action directe réglable
Compteur G40 (avec BF double)
Manomètre aval
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
| 65 | MP 300 mbar BCH30N
Réf.
8456093 | NEntrée pour tube PE DN 25 (Ø32)
Robinet de sécurité DN 25
Batterie de régulateurs C
ou régul. Action directe réglable
Compteur G40 (avec BF double)
Manomètre aval
Vanne aval DN 50
Sortie bride acier DN 50
Chaise et jupe de scellement |
|
|
Poste détente comptage type membrane
|
Dimensions :
H900 x L825 x P470 |
| m³/h | Version | Descriptif |
|
| 25 | BP 21 mbar
Réf.
8458010 | Entrée bride acier DN 50
Vanne amont (papill.) DN 50
Collect. Amont (avec prise mano).
Compteur G16 (avec BF simple)
Collecteur aval
Vanne aval (papill.) DN 50
Sortie : sur bride DN 50
Chaise et Jupe de scellement |
|
|
Dimensions :
H1300 x L1060 x P430 |
| m³/h | Version | Descriptif |
|
| 40 | BP 21 mbar
Réf.
8458020 | Entrée bride acier DN 50
Vanne amont (papill.) DN 50
Collect. Amont (avec prise mano).
Compteur G25 (avec BF simple)
Collecteur aval
Vanne aval (papill.) DN 50
Sortie : sur bride DN 50
Chaise et Jupe de scellement |
|
|
Dimensions :
H1300 x L1060 x P430 |
| m³/h | Version | Descriptif |
|
| 65 | BP 21 mbar B25N
Réf.
8458030 | Entrée bride acier DN 50
Vanne amont (papill.) DN 50
Collect. Amont (avec prise mano).
Compteur G40 (avec BF simple)
Collecteur aval
Manomètre aval
Vanne aval (papill.) DN 50
Sortie : sur bride DN 50
Chaise et Jupe de scellement |
|
Pour les 100 m³ : étude sur demande
Pour autres puissances devis sur demande |
